OpenDiag
OpenDiag — это ПО, предназначенное для диагностики инжекторных систем авто российских заводов. Компьютерная программа задействуется при проведении ТО и ремонтных работ. Используется как владельцами автосервисов, так и непосредственно водителями. Для функционирования требует адаптеры типа KL-line/ELM327 и ПК. Скачать последнюю версию OpenDiag на русском можно на этой странице. Адаптеры к автосканеру необходимо приобрести отдельно.
| Лицензия | Проприетарная |
| ОС | Windows |
| Язык интерфейса | Русский, английский |
| Разработка | В. Косьянчук |
| Разновидность программы | Автодиагностика |
Установка ПО
Перед использованием надо бесплатно скачать OpenDiag для Windows и установить программу в следующей последовательности:
- запустить установщик;
- проследовать подсказкам инсталлятора;
- установить пакет драйверов Guardant (если требуется);
- активировать ключ;
- дождаться завершения работы установщика.
Подключение к адаптеру:
- если оборудование имеет СОМ-интерфейс, для кабеля следует выбрать соответствующий разъем авто;
- через USB необходимо установить рекомендуемые драйвера, список которых перечисляется в инструкции к адаптеру, и подсоединиться к порту USB на ПК, где отобразится новый СОМ-порт;
- для подключения через Bluetooth модуль устанавливается на компьютер, затем появляется уведомление о Bluetooth-устройстве, после чего адаптер вида ELM327 можно будет подключить к машине;
- после обмена ключами адаптер автоматически зарегистрируется, номера портов нужно будет сохранить.
Адаптеры нельзя подключать к авто, если активно зажигание или работает двигатель. В противном случае можно получить сбои электронных настроек машины или подключаемых устройств. После подсоединения адаптера для его определения зажигание машины должно работать.
Начало работы
После старта программы система предложит выбрать адаптер и комплектацию. По умолчанию определяется только ЭБУ шины К-лайн. Чтобы прочитать другие блоки, надо выставить галочку в пункте «Определить допоборудование». Начнётся процесс поиска, который может занять достаточно продолжительный интервал.

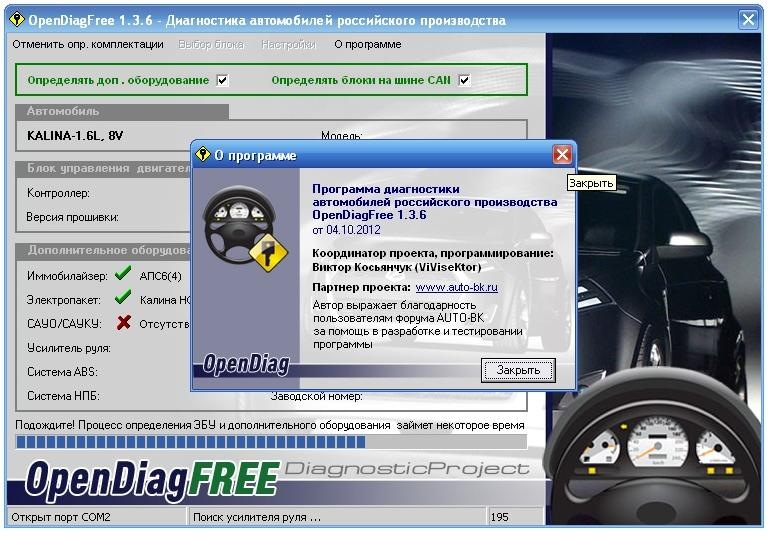

Следующим шагом можно выбрать блок для диагностики (только из числа тех, что сумела определить программа). Для ознакомления с навигацией и материалами справки следует вызвать окно «О программе» кнопкой F4.
Настройки делятся на опции для программы и переходника. Объём для хранения данных в буфере обмена составляет 1 тыс. элементов, что соответствует диагностическим данным за 3 минуты 20 сек. Диапазон буфера — 300-6000 элементов. Выставлять большее значение не рекомендуется, так как это повлечёт повышенное потребление компьютерных ресурсов программой.
Если при работе появляются проблемы, необходимо связаться со службой техподдержки и отправить специалистам логи событий, сохранённые в формате OpenDiag.
Диагностика ЭБУ
Вкладка диагностики делится на 3 части, для управления используются такие опции:
- через F1 вызывается команда «Начать диагностику»;
- через ESC — «Закончить;
- комбинация Alt+S сохраняет логи;
- через F2 выбираются блоки;
- меню настроек/выпадающее меню вызываются F3/F4 соответственно.
Отображение параметров представляется в виде диаграмм или графиков. При редактировании параметров настроек изменения бесплатной версии программы сохраняются только в пределах активной сессии.
Кроме ЭБУ, с помощью OpenDiag можно диагностировать допоборудование — электропакеты, ЭМУР, блоки управления, подушки безопасности. Чтобы ознакомиться с детальной инструкций о ПО и способах диагностирования автомобилей или связаться с техподдержкой, следует посетить официальный сайт OpenDiag.
